Утепленные наклонные кровли

При монтаже утепленных скатных кровель для защиты утеплителя и элементов кровельной системы от попадания капель конденсата, а так же в качестве дополнительной защиты от ветра рекомендуется применение гидроизоляционных ветрозащитных паропроницаемых мембран Изолайк А2, Изолайк А3, Изолайк AQ. В случаях строительства крыш с простой геометрией (2 ската) возможно применение универсального гидро-пароизоляционного материала Изолайк D.

Обращаем Ваше внимание на то, что приведенные здесь рекомендации имеют ознакомительный характер. Инструкции на простейших примерах позволяют сформировать представление о важности проведения тех или иных работ, а так же дают возможность Заказчику правильно оценить и принять выполненные работы Подрядчика.

Рекомендации по устройству карнизного свеса
Приступая к работам по монтажу гидроизоляции, убедитесь в наличии опорной доски под капельник конденсата по всей линии карниза. Использование капельника поможет зафиксировать гидроизоляционное полотно по всей линии карниза, а так же предотвратит появление следов стекания капель конденсата на лобовой доске. Для этого необходимо сделать вырезы в верхней части стропил. Смонтируйте в вырезы опорную доску. Стыковку досок осуществляйте на стропильной ноге. Важно проверить горизонтальность внешнего ребра опорной доски, это позволит правильно установить водосточную систему. Смонтируйте на опорную доску карнизную планку (капельник конденсата)

 Капельник для утепленной наклонной кровли

Капельник для утепленной наклонной кровли

Капельник для утепленной наклонной кровли



Приклейте двухстороннюю соединительную ленту Изолайк SL на расстоянии 10мм от линии перегиба капельника. Далее можно приступать к монтажу гидроизоляции. Закрепив первый отрезок полотна, не забудьте приклеить материал к капельнику при помощи установленной ранее соединительной ленты Изолайк SL

Раскрой полотен выполняется строительным ножом. Монтаж гидроизоляции следует осуществлять по верхним граням стропил, рулоны раскатываются горизонтально, параллельно линии карниза, снизу-вверх. Перекрытие полотнищ по горизонтальным и вертикальным стыкам должно составлять не менее 15 см. Крепление гидроизоляции осуществляется скобами при помощи строительного степлера. После монтажа пленки на несущей конструкции кровли необходимо усилить крепление путем установки контрреек по стропилам. Рекомендуется использовать деревянные антисептированные контррейки сечением 3х5 или 4х5 см. Следуя принципу максимальной водонепроницаемости, следите за отсутствием дефектов. Разрезы, небольшие разрывы и прочие повреждения необходимо устранять при помощи односторонней или двусторонней соединительной ленты, удаляя часть полотна с повреждениями или используя заплатки, сделанные из гидроизоляционного полотна. Если остатка рулона не хватает на всю ширину кровли, то вертикальный нахлёст полотен мембраны выполняется на стропильной ноге. Расстояние между несущими пленку стропилами не должно превышать 1.2м. В случае маленьких углов наклона кровли необходимо проклеивать нахлесты материалов соединительной лентой Изолайк SL.

Рекомендации по организации вентиляции подкровельного пространства
На всех стадиях, начиная от проектировки и заканчивая проведением работ по монтажу кровельной системы необходимо уделять должное внимание организации вентиляции подкровельного пространства (пространства между кровельным покрытием и гидроизоляционным слоем).

Пренебрежение данными рекомендациями может повлечь за собой намокание стропильной системы, утеплителя, внутренней отделки помещения. Что, в свою очередь, увеличивает теплопотери, повышает вероятность появления плесени и приводит к ускоренному разрушению всей кровельной системы.

Важно помнить про:

  • вход воздушных масс (обычно осуществляется в области карниза),
  • выход воздушных масс (в основном в области конька (хребта)),
  • беспрепятственное прохождение воздуха по всей площади ската.

В большинстве случаев, при использовании наиболее популярных и распространенных видов кровельного покрытия (металлочерепица, гибкая черепица, цементно-песчаная или керамическая черепица, композитная черепица, фальцевая кровля) канала воздушного контура, образованного контробрешеткой и шаговой обрешеткой, достаточно для нормального движения воздуха. Воздушные потоки могут свободно перемещаться в любом направлении (как вдоль ската, так и поперек), переходя из слоя контробрешетки в слой обрешетки и обратно, поэтому застойными участками до 0.5 кв.м., образованными трубой  или мансардным окном, можно пренебречь. Соблюдение приведенных выше правил позволяет организовать необходимую вентиляцию не только на прямоугольных скатах, но и на более сложных кровлях, содержащих хребты и ендовы.

Организация вентиляции под утепленной наклонной (скатной) кровлей

Организация подкровельной вентиляции является очень важной задачей, требующей инженерной проработки в каждом конкретном случае. К сожалению, ошибки при монтаже встречаются даже на простых кровлях. В связи с этим на всех стадиях строительства необходимо своевременно контролировать качество выполнения работ, убедиться в полном понимании техническим специалистом что и как делать, доведение этой информации до Подрядчиков. Соблюдение данных рекомендаций, выбор высококвалифицированных специалистов (кровельщиков и проектировщиков), позволят минимизировать риски, а в случае возникновения рекламаций уменьшить издержки по устранению недостатков.

Для закрепления гидроизоляционных материалов Изолайк к выступающим, проходящим через кровельный пирог или другим элементам может быть использована двусторонняя соединительная лента Изолайк SL. Прямоугольные отверстия вырезаются по принципу конверта. Круглые отверстия вырезаются с радиусом, немного меньшим, чем размер проходящего элемента.

Рекомендации по устройству фронтонного свеса
При проведении работ в области фронтона необходимо наметить на обрешетке место будущего среза, исходя из перпендикулярности фронтона и карнизного свеса. Далее прикрепите к нижней части обрешетки дополнительные бруски, при необходимости соединив их между собой сбоку. Заверните гидроизоляцию на  торцевую часть контробрешетки, фиксируя строительным степлером. После чего лишние куски полотна удалите по уровню обрешетки с помощью строительного ножа.

Рекомендации по устройству фронтонного свеса

Рекомендации по устройству фронтонного свеса

Рекомендации и особенности работ при отличающейся от утепления по скатам от карниза до конька схеме утепления

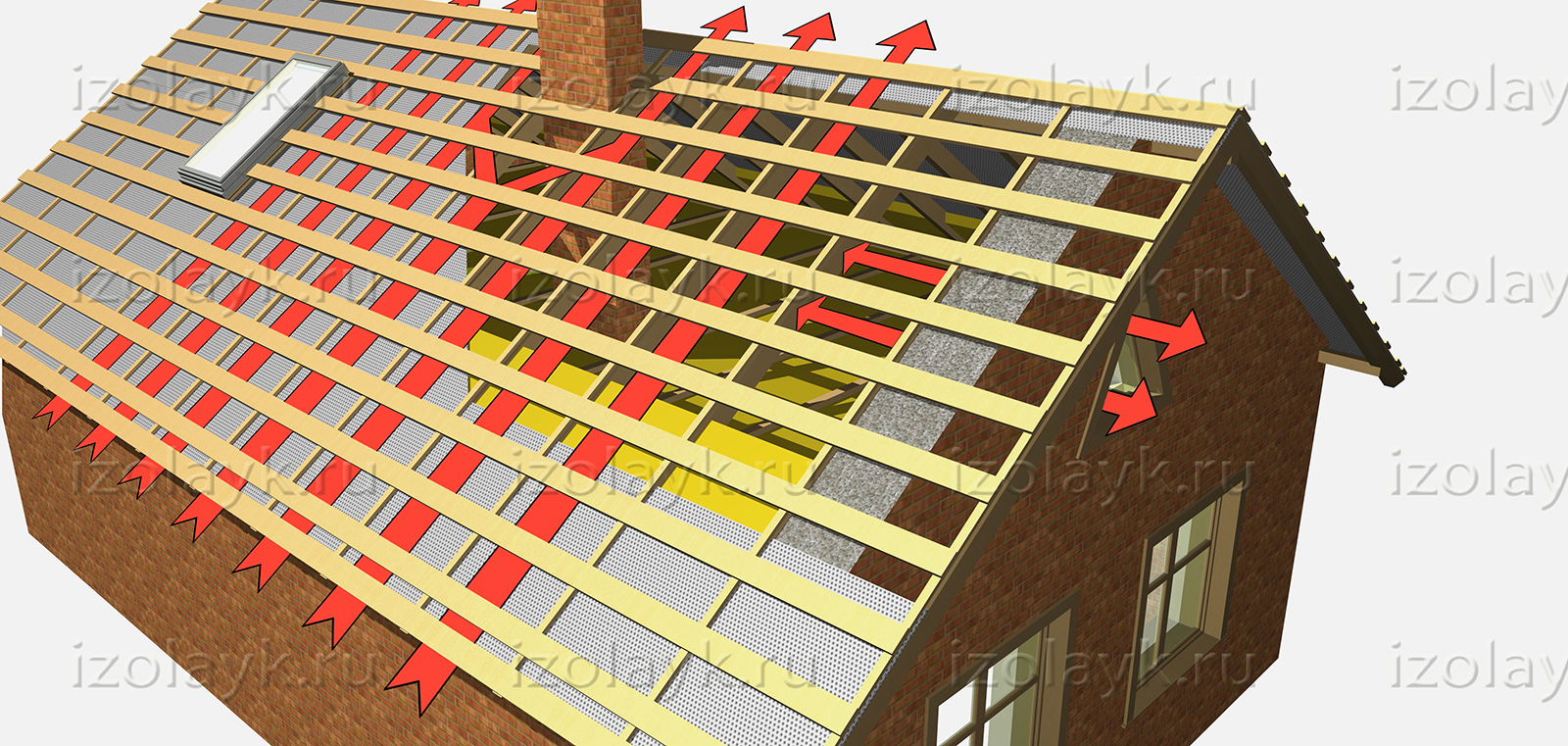

Нередко встречаются ситуации, когда в кровельной системе возникает пространство, называемое «холодным чердаком». В таких случаях необходимо так же предусмотреть вентиляцию данного объема. Могут быть применены такие методы, как монтаж вентиляционных проемов по фронтонам, организация входа и выхода воздушных масс в нижней части (разрезы-трапеции) холодного чердака и в коньке, установка специальных разделительных решеток между полотнами гидроизоляции. Игнорирование данных рекомендаций может послужить причиной повышенной влажности и появления конденсата. В данном разделе мы не будем подробно описывать все варианты, так как данные работы требуют тщательной проработки и разрабатываются техническими специалистами в каждом конкретном случае.



Холодный чердак



Помимо организации вентиляции образовавшегося объёма, рекомендуется закрыть горизонтальный слой утеплителя ветрозащитными мембранами (Изолайк А), что уменьшит теплопотери, связанные с движением холодного воздуха вдоль поверхности утеплителя.

При принятии решения о применении того либо иного вида гидроизоляционного покрытия, необходимо обратить внимание на следующие моменты. Гидроизоляционные мембраны не могут пропускать через себя потоки воздуха. Поэтому при возникновении зазора между утеплителем и гидроизоляцией необходимо предусмотреть дополнительный контур вентиляции и принять ряд дополнительных мер.

Отдельные межстропильные пространства между собой никак не соединяются, а значит в каждом контуре необходимо обеспечить достаточную вентиляцию, беспрепятственный вход и выход воздушных масс. В случаях кровельной системы сложной геометрии, наличия мансардных окон или других проходящих элементов, скорее всего потребуется применение дополнительных элементов и технических решений, что увеличивает стоимость и повышает риск возникновения ошибки. С учетом указанных выше замечаний, в случаях монтажа утепленной скатной кровли, мы рекомендуем использовать диффузионные мембраны (Изолайк AQ, Изолайк А2, Изолайк А3), а также избегать наличия пространства между гидроизоляцией и утеплителем.



Вариант 1. Применение гидроизоляционных ветрозащитных паропроницаемых мембран Изолайк А2, Изолайк А3, Изолайк AQ.

Изолайк А2, Изолайк А3 укладывается белой стороной к утеплителю, Изолайк AQ любой стороной. Материалы укладываются непосредственно на теплоизоляцию, деревянный настил, плоскости стропил, лаг или иных строительных элементов кровли. В случае монтажа мембраны прямо на теплоизоляцию мембраны соприкасаются с ней своей нижней стороной.

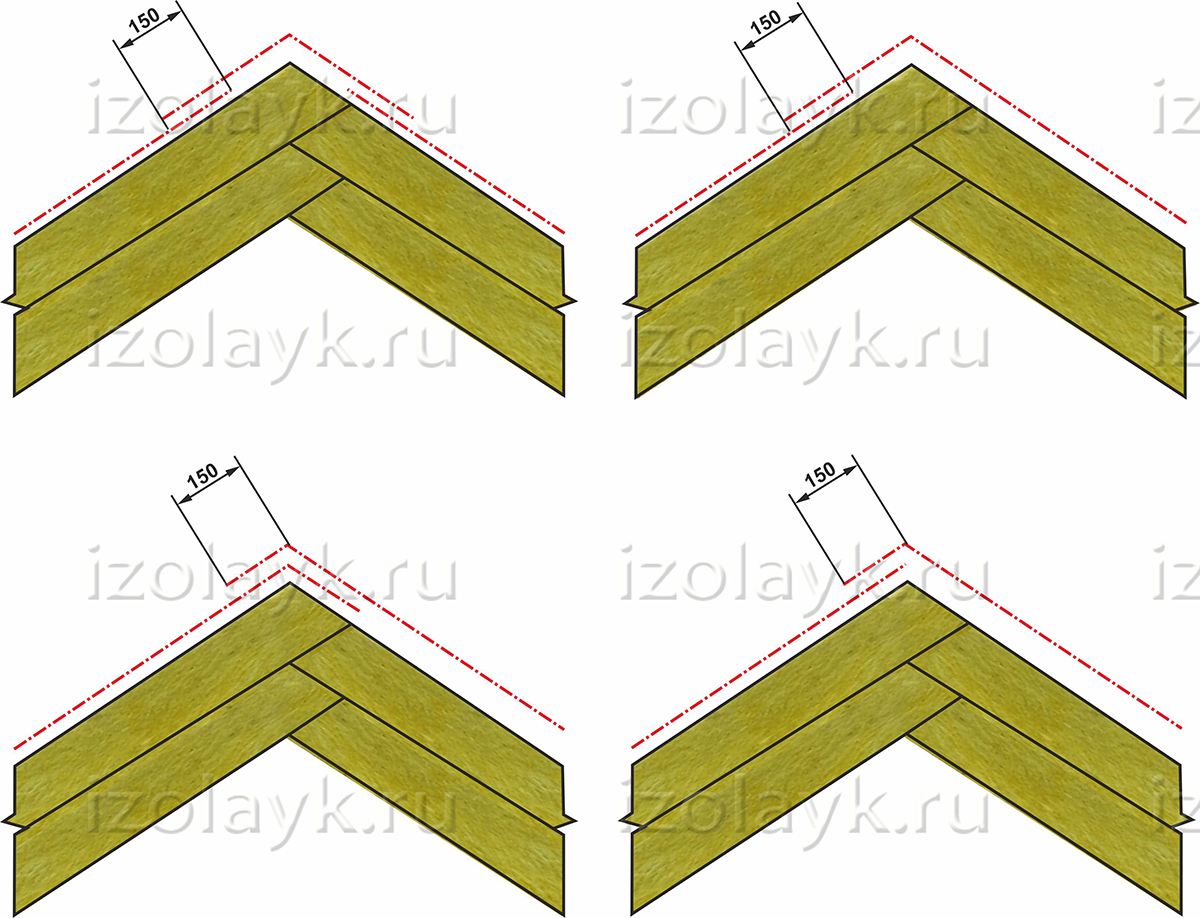

Варианты перехода гидроизоляционного паропроницаемого полотна через ось конька:

Варианты перехода гидроизоляционного паропроницаемого полотна через ось конька

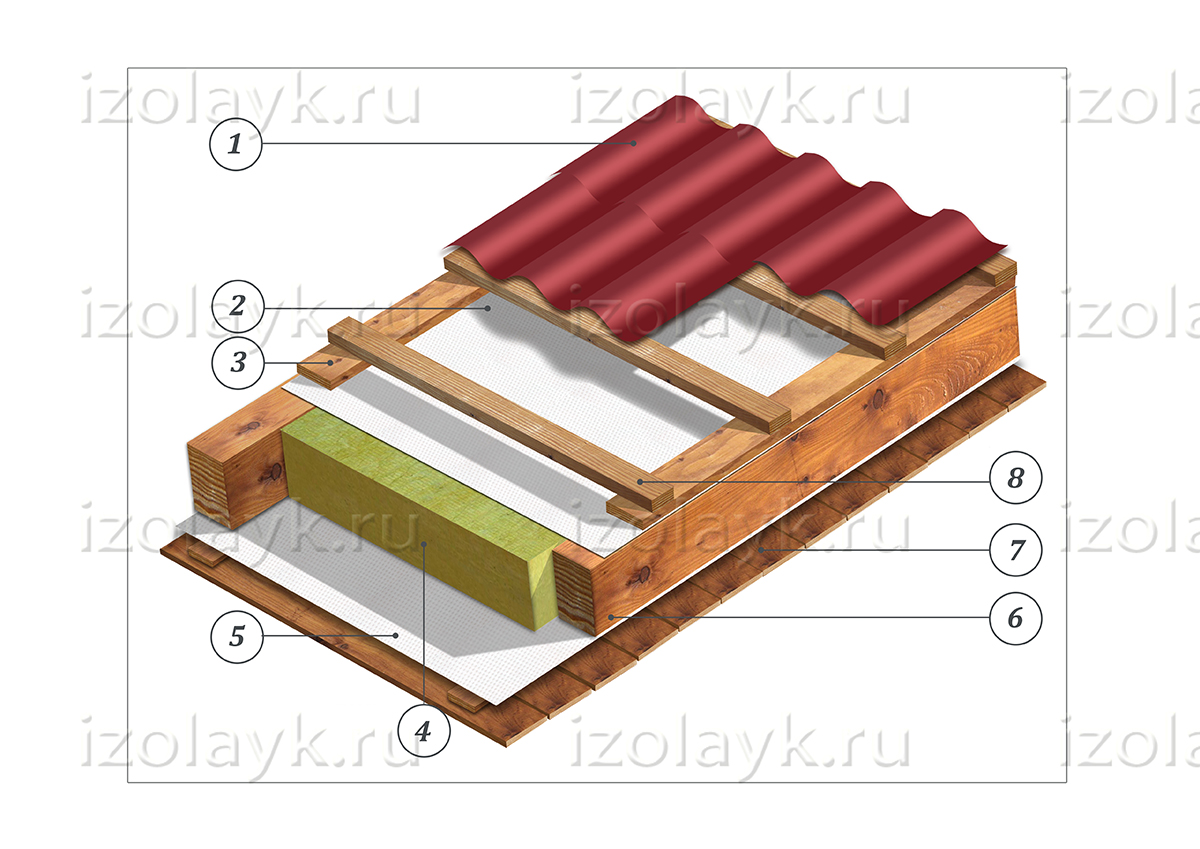

Применение гидроизоляционных ветрозащитных паропроницаемых мембран

  1. Кровельное покрытие
  2. Гидро-ветрозащитная мембрана Изолайк AQ, Изолайк А2, Изолайк А3.
  3. Контррейка
  4. Утеплитель
  5. Пароизоляция Изолайк В, Изолайк С, Изолайк D, Изолайк FT.
  6. Стропило
  7. Внутренняя отделка
  8. Обрешетка

Несмотря на то,  что материалы Изолайк А2, Изолайк А3, Изолайк AQ содержат УФ-стабилизаторы, не допускается эксплуатация данных материалов в качестве временной кровли. Использование добавок только замедляет процесс разрушения, не останавливая его полностью. В связи с этим необходимо монтировать основное кровельное покрытие сразу после монтажа гидроизоляции.



Вариант 2. Применение универсального гидро-пароизоляционного материала Изолайк D.

Изолайк D укладывается гладкой (ламинированной) стороной наружу. Материал закрепляется на плоскости стропил, лаг или других строительных элементов кровли оцинковонными гвоздями с плоской головкой или скобами механического сшивателя (степлера). Между Изолайк D и теплоизоляцией следует обеспечить зазор 4-5см. В случаях, когда толщина утепления совпадает с высотой стропил, требуется смонтировать по стропилам дополнительные рейки для достижения необходимого зазора.  Необходимо выполнить крепление кромок пленки по коньку и низу кровли в соответствии с требованиями циркуляции промежуточного слоя воздуха. Высота провиса пленки должна быть не более 2см.

Перед началом проведения монтажных работ важно убедиться в наличии технических решений для организации циркуляции не только основного (между гидроизоляцией и кровельным покрытием), но и дополнительного (нижнего, между гидроизоляцией и утеплителем) воздушного контура.

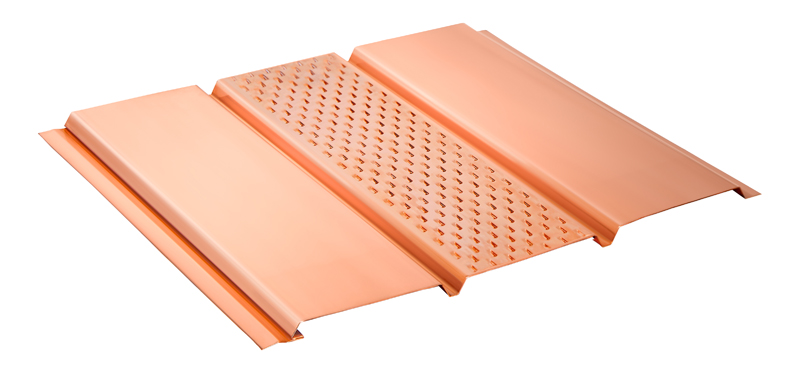

Примером решения вентиляции в области карниза может послужить использование металлических или пластиковых софитов с перфорацией для подшивки свесов.

Софиты с перфорацией

В области конька должен быть обеспечен зазор не менее 5см для вентиляции (другим вариантом может послужить применение специальных проходных вентиляционных элементов), а кромка пленки должна достигать окантовки. Для защиты данного узла (вентиляционного зазора) от попадания воды накройте прорезь гидроизоляционным материалом шириной не менее 400 мм, по 200 мм на сторону (Изолайк A, Изолайк А2, Изолайк А3, Изолайк AQ).

Так же отдельных технических решений для организации беспрепятственной циркуляции воздушных потоков требуют различные проходящие через кровельную систему элементы (трубы, мансардные окна и тд). Нередко кровельные бригады пренебрегают рекомендациями по организации вентиляции нижнего контура, что может привести к намоканию утеплителя и элементов стропильной системы.

Несмотря на то,  что полотно Изолайк D содержит УФ-стабилизаторы, не допускается эксплуатация данного материала в качестве временной кровли. Использование добавок только замедляет процесс разрушения, не останавливая его полностью. В связи с этим необходимо монтировать основное кровельное покрытие сразу после монтажа гидроизоляции.

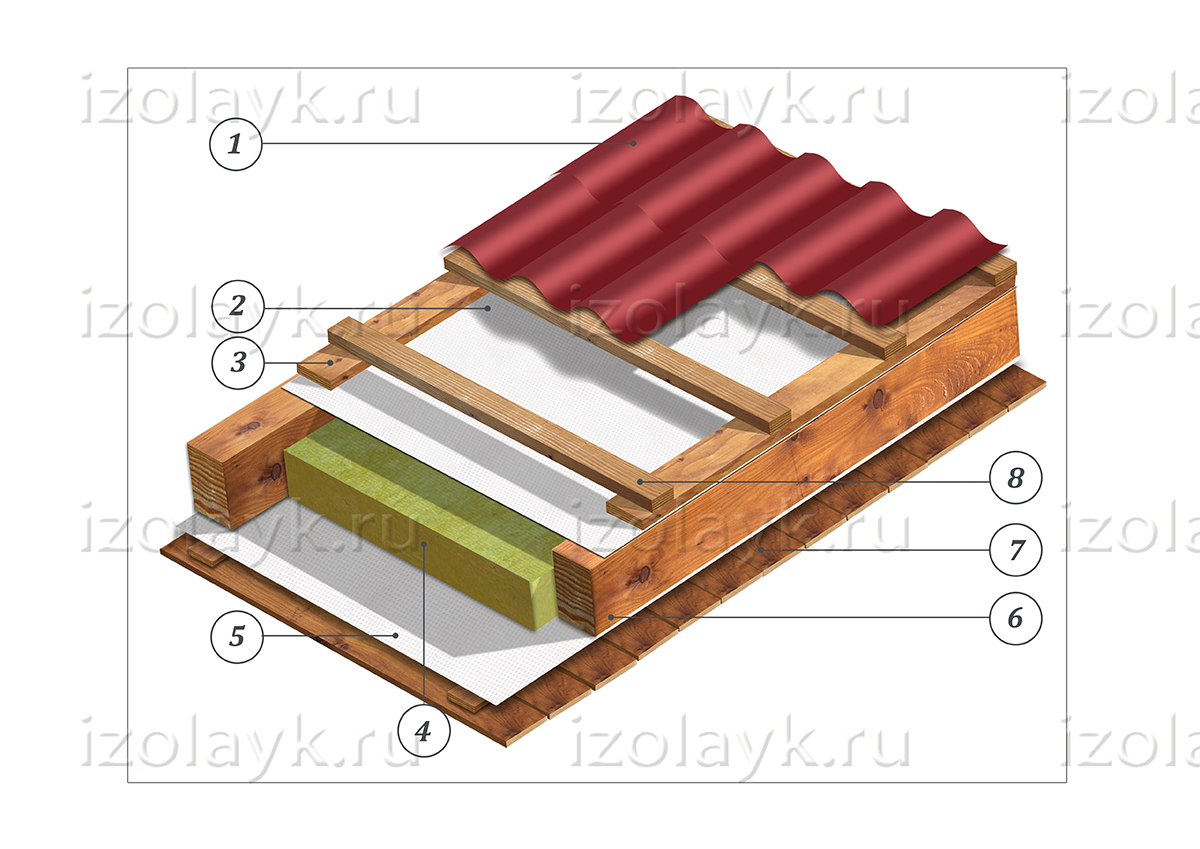

Применение универсального гидро-пароизоляционного материала Изолайк D

  1. Кровельное покрытие
  2. Гидроизоляционный материал Изолайк D
  3. Контррейка
  4. Утеплитель
  5. Пароизоляция Изолайк В, Изолайк С, Изолайк DИзолайк FT
  6. Стропило
  7. Внутренняя отделка
  8. Обрешетка



Монтаж пароизоляционных материалов.

Паронепроницаемые пленки предназначены для защиты строительных конструкций и утеплителя от насыщения парами воды изнутри помещения в зданиях любого типа. Так же материалы защищают жилое пространство от частиц утеплителя. Рекомендуемые материалы: Изолайк В, Изолайк С, Изолайк D, Изолайк FT.

Монтаж материала производится с плотным прилеганием гладкой стороной к утеплителю, шероховатой стороной вниз (Изолайк ВИзолайк СИзолайк D), в случае применения материала Изолайк FT, полотно монтируется отражающей поверхностью внутрь помещения.

Раскрой полотен выполняется строительным ножом. Крепление пароизоляции осуществляется скобами при помощи строительного степлера. Монтаж пароизоляции следует осуществлять по нижним граням стропил, рулоны раскатываются горизонтально, снизу-вверх, без натяжения, складок и провисов. Нижний отрезок полотна заводится на стену и приклеивается соединительной лентой Изолайк SL. По возможности ведите монтаж цельными полотнами, без вертикальных стыков. Перекрытие полотнищ должно составлять не менее 10 см. После монтажа пленки необходимо усилить крепление с помощью опорной обрешетки. Рекомендуется использовать деревянные антисептированные рейки сечением 3х5 или 4х5 см, при отделке гипсокартоном – оцинкованными профилями. Следуя принципу максимальной паронепроницаемости, следите за отсутствием дефектов. Разрезы, небольшие разрывы и прочие повреждения необходимо устранять при помощи односторонней или двусторонней соединительной ленты, или используя заплатки, сделанные из пароизоляционного полотна.

Для закрепления пароизоляционных материалов Изолайк к выступающим, проходящим через кровельный пирог или другим элементам может быть использована двусторонняя соединительная лента Изолайк SL. Прямоугольные отверстия вырезаются по принципу конверта. Круглые отверстия вырезаются с радиусом, немного меньшим, чем размер проходящего элемента.

Присоединение пароизоляционных материалов к мансардным окнам рекомендуется проводить в соответствии с инструкцией по монтажу их производителей, так как способы крепления могут различаться.
