Неутепленные наклонные кровли

При монтаже неутепленных скатных кровель для предотвращения попадания в чердачное помещение подкровельного конденсата, атмосферной влаги, задувания ветра и снега, применяют гидроизоляционные материалы Изолайк D. Так же, если планируется дальнейшее утепление по скатам кровли, или в случаях сложных кровель с большим количеством скатов, рекомендуется применение гидроизоляционных ветрозащитных паропроницаемых мембран Изолайк А2, Изолайк А3, Изолайк AQ

Обращаем Ваше внимание на то, что приведенные здесь рекомендации имеют ознакомительный характер. Инструкции на простейших примерах позволяют сформировать представление о важности проведения тех или иных работ, а так же дают возможность Заказчику правильно оценить и принять выполненные работы Подрядчика.

Рекомендации по устройству карнизного свеса

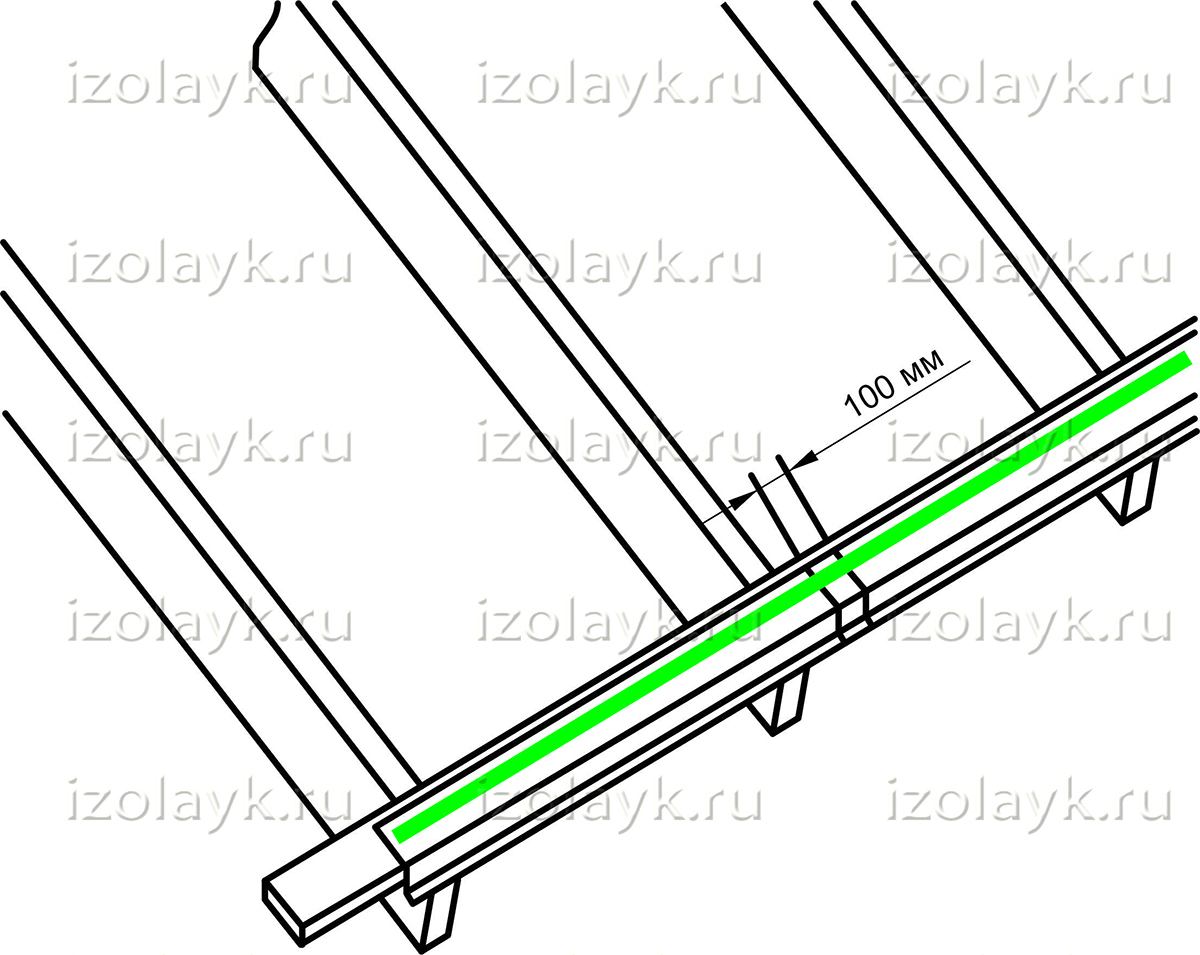

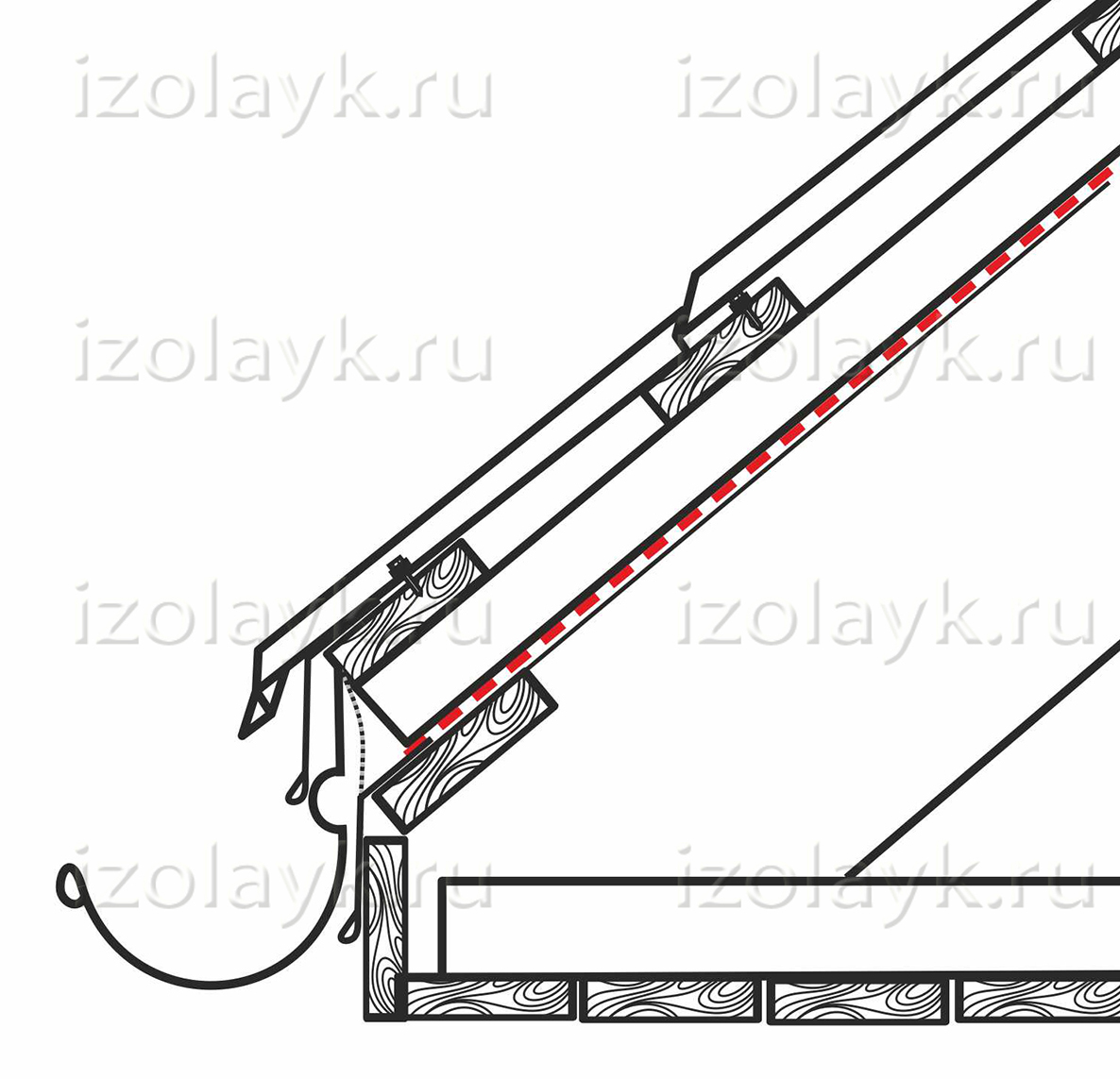

Приступая к работам по монтажу гидроизоляции, убедитесь в наличии опорной доски под капельник конденсата по всей линии карниза. Использование капельника поможет зафиксировать гидроизоляционное полотно по всей линии карниза, а так же предотвратит появление следов стекания капель конденсата на лобовой доске. Для этого необходимо сделать вырезы в верхней части стропил. Смонтируйте в вырезы опорную доску. Стыковку досок осуществляйте на стропильной ноге. Важно проверить горизонтальность внешнего ребра опорной доски, это позволит правильно установить водосточную систему. Смонтируйте на опорную доску карнизную планку (капельник конденсата)

 Капельник для утепленной наклонной кровли

Капельник для утепленной наклонной кровли

Капельник для утепленной наклонной кровли

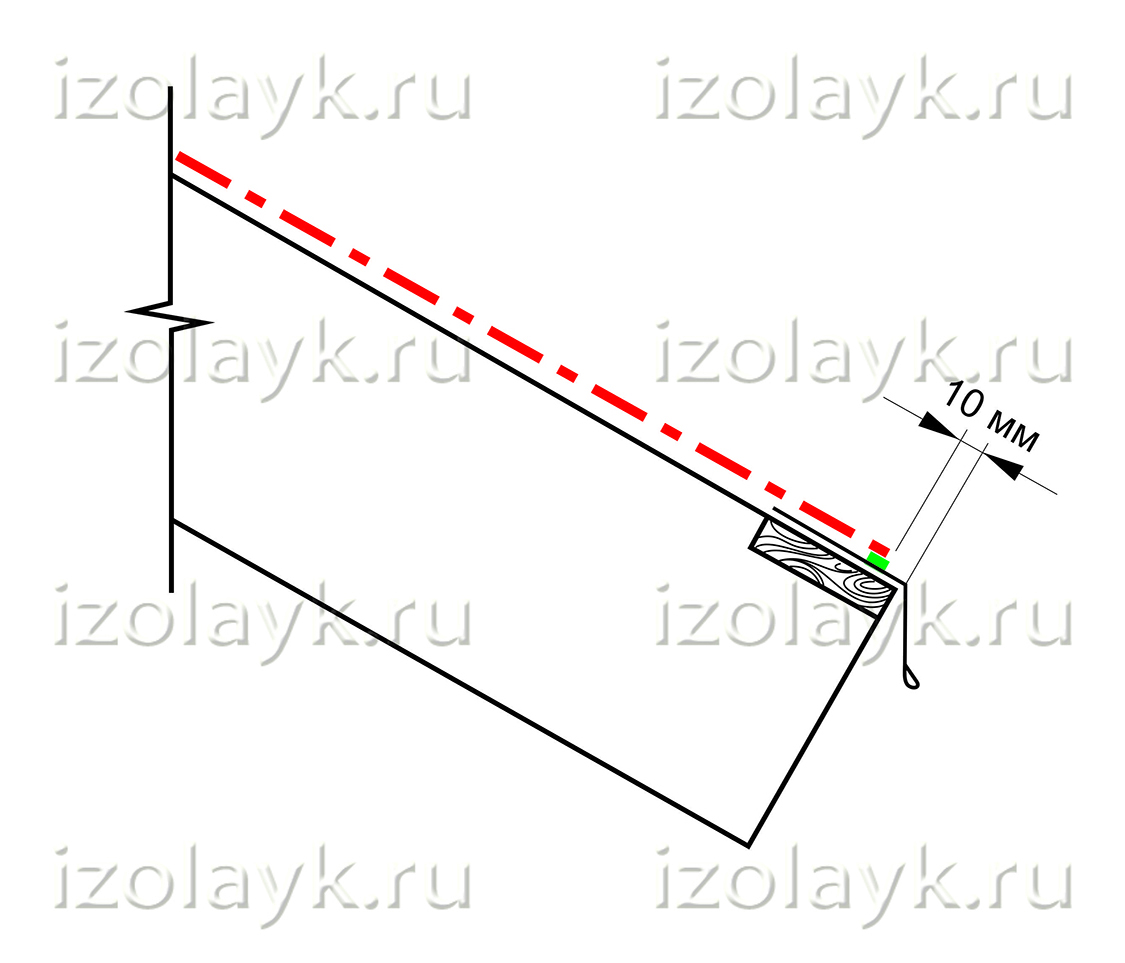

Приклейте двухстороннюю соединительную ленту Изолайк SL на расстоянии 10мм от линии перегиба капельника. Далее можно приступать к монтажу гидроизоляции. Закрепив первый отрезок полотна, не забудьте приклеить материал к капельнику при помощи установленной ранее соединительной ленты Изолайк SL

Раскрой полотен выполняется строительным ножом. Монтаж гидроизоляции следует осуществлять по верхним граням стропил, рулоны раскатываются горизонтально, параллельно линии карниза, снизу-вверх. Перекрытие полотнищ по горизонтальным и вертикальным стыкам должно составлять не менее 15 см. Крепление гидроизоляции осуществляется скобами при помощи строительного степлера. После монтажа пленки на несущей конструкции кровли необходимо усилить крепление путем установки контрреек по стропилам. Рекомендуется использовать деревянные антисептированные контррейки сечением 3х5 или 4х5 см. Следуя принципу максимальной водонепроницаемости, следите за отсутствием дефектов. Разрезы, небольшие разрывы и прочие повреждения необходимо устранять при помощи односторонней или двусторонней соединительной ленты, удаляя часть полотна с повреждениями или используя заплатки, сделанные из гидроизоляционного полотна. Если остатка рулона не хватает на всю ширину кровли, то вертикальный нахлёст полотен мембраны выполняется на стропильной ноге. Расстояние между несущими пленку стропилами не должно превышать 1.2м. В случае маленьких углов наклона кровли необходимо проклеивать нахлесты материалов соединительной лентой Изолайк SL.

Изолайк D укладывается гладкой (ламинированной) стороной наружу, Изолайк А2, Изолайк А3 - серой стороной к наружу, Изолайк AQ любой стороной. Материал закрепляется на плоскости стропил, лаг или других строительных элементов кровли оцинковонными гвоздями с плоской головкой или скобами механического сшивателя (степлера).

Рекомендации по организации вентиляции подкровельного пространства
На всех стадиях, начиная от проектировки и заканчивая проведением работ по монтажу кровельной системы необходимо уделять должное внимание организации вентиляции подкровельного пространства (пространства между кровельным покрытием и гидроизоляционным слоем).

Пренебрежение данными рекомендациями может повлечь за собой намокание стропильной системы, утеплителя, внутренней отделки помещения. Что, в свою очередь, увеличивает теплопотери, повышает вероятность появления плесени и приводит к ускоренному разрушению всей кровельной системы.

Важно помнить про:

  • вход воздушных масс (обычно осуществляется в области карниза),
  • выход воздушных масс (в основном в области конька (хребта)),
  • беспрепятственное прохождение воздуха по всей площади ската.

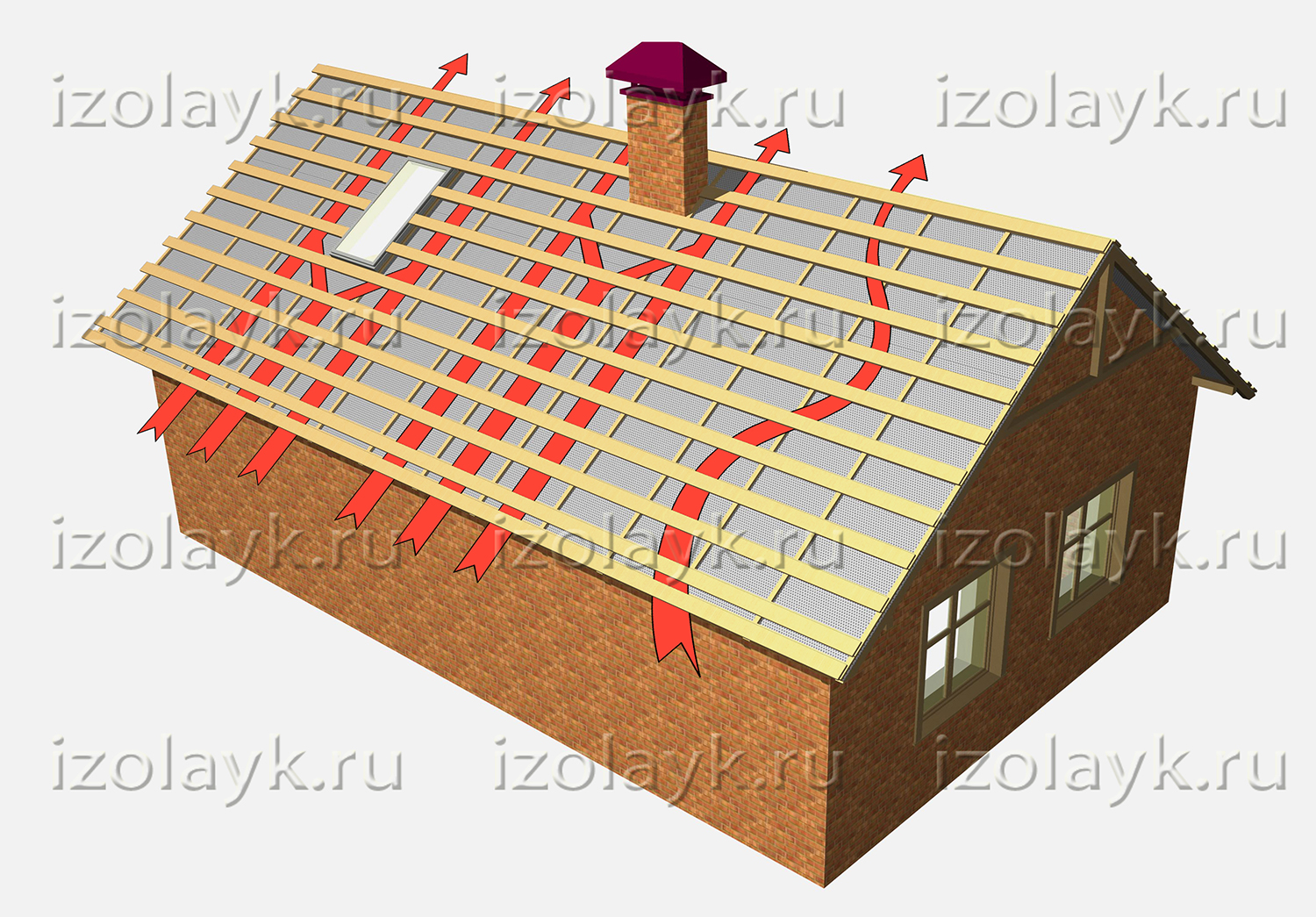

В большинстве случаев, при использовании наиболее популярных и распространенных видов кровельного покрытия (металлочерепица, гибкая черепица, цементно-песчаная или керамическая черепица, композитная черепица, фальцевая кровля) канала воздушного контура, образованного контробрешеткой и шаговой обрешеткой, достаточно для нормального движения воздуха. Воздушные потоки могут свободно перемещаться в любом направлении (как вдоль ската, так и поперек), переходя из слоя контробрешетки в слой обрешетки и обратно, поэтому застойными участками до 0.5 кв.м., образованными трубой  или мансардным окном, можно пренебречь. Соблюдение приведенных выше правил позволяет организовать необходимую вентиляцию не только на прямоугольных скатах, но и на более сложных кровлях, содержащих хребты и ендовы.

Организация вентиляции под утепленной наклонной (скатной) кровлей

Организация подкровельной вентиляции является очень важной задачей, требующей инженерной проработки в каждом конкретном случае. К сожалению, ошибки при монтаже встречаются даже на простых кровлях. В связи с этим на всех стадиях строительства необходимо своевременно контролировать качество выполнения работ, убедиться в полном понимании техническим специалистом что и как делать, доведение этой информации до Подрядчиков. Соблюдение данных рекомендаций, выбор высококвалифицированных специалистов (кровельщиков и проектировщиков), позволят минимизировать риски, а в случае возникновения рекламаций уменьшить издержки по устранению недостатков.

Для закрепления гидроизоляционных материалов Изолайк к выступающим, проходящим через кровельный пирог или другим элементам может быть использована двусторонняя соединительная лента Изолайк SL. Прямоугольные отверстия вырезаются по принципу конверта. Круглые отверстия вырезаются с радиусом, немного меньшим, чем размер проходящего элемента.

Рекомендации по устройству фронтонного свеса

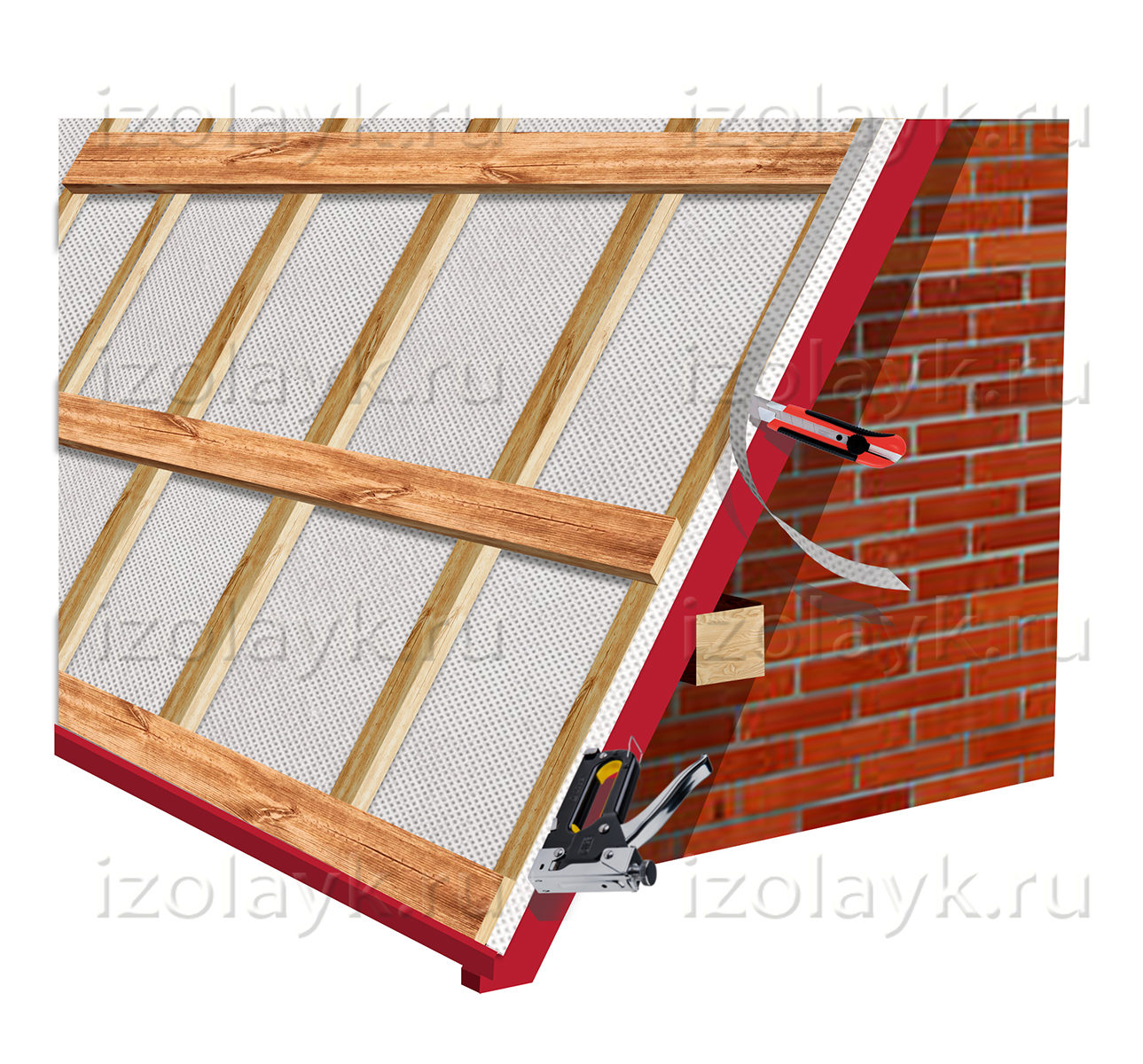

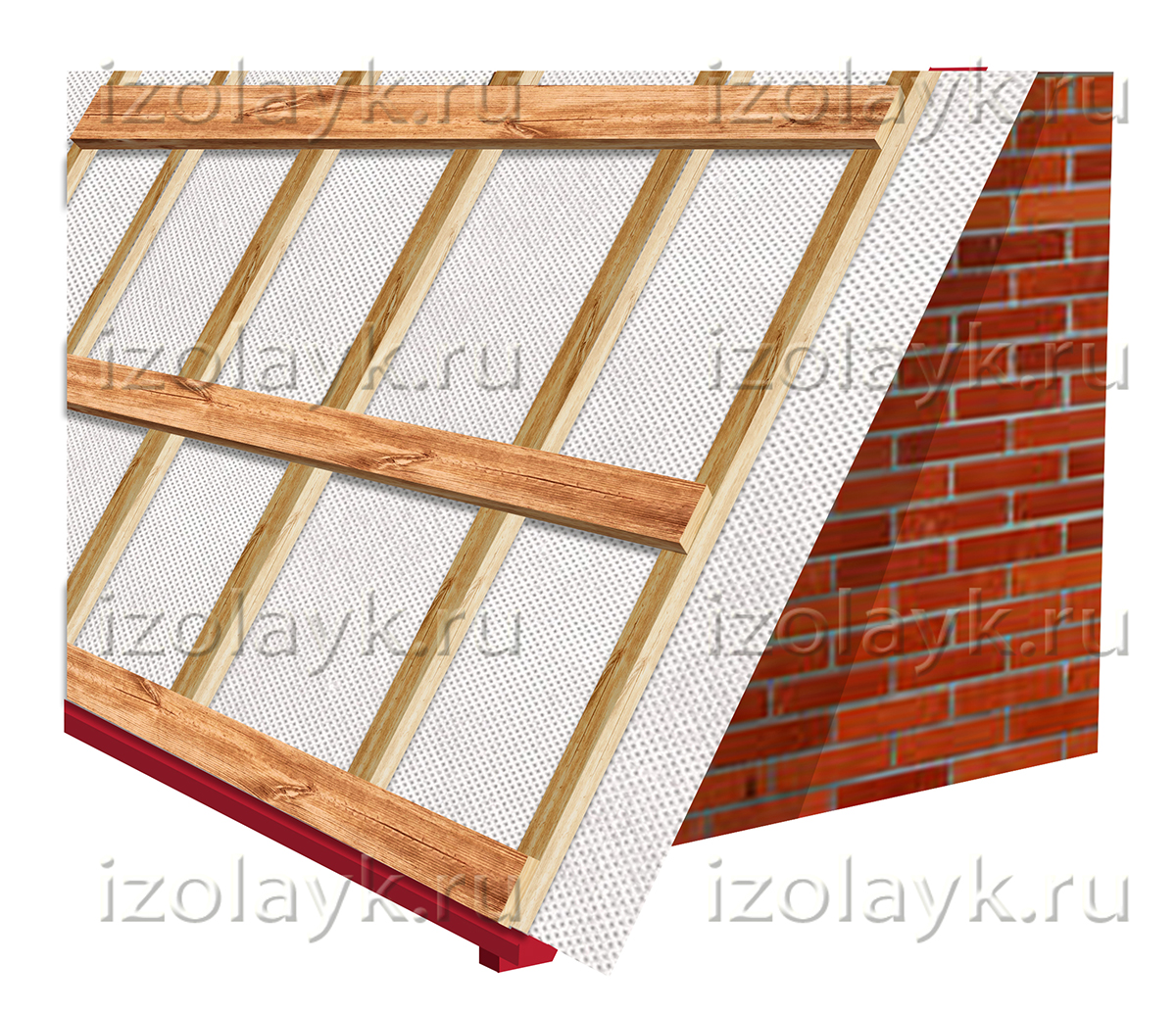

При проведении работ в области фронтона необходимо наметить на обрешетке место будущего среза, исходя из перпендикулярности фронтона и карнизного свеса. Далее прикрепите к нижней части обрешетки дополнительные бруски, при необходимости соединив их между собой сбоку. Заверните гидроизоляцию на  торцевую часть контробрешетки, фиксируя строительным степлером. После чего лишние куски полотна удалите по уровню обрешетки с помощью строительного ножа.

Рекомендации по устройству фронтонного свеса

Рекомендации по устройству фронтонного свеса

При выборе в качестве гидроизоляционного слоя материала Изолайк D, в области конька должен быть обеспечен зазор не менее 5см для вентиляции (другим вариантом может послужить применение специальных проходных вентиляционных элементов), а кромка пленки должна достигать окантовки. Для защиты данного узла (вентиляционного зазора) от попадания воды накройте прорезь гидроизоляционным материалом шириной не менее 400 мм, по 200 мм на сторону (Изолайк A, Изолайк А2, Изолайк А3, Изолайк AQ).

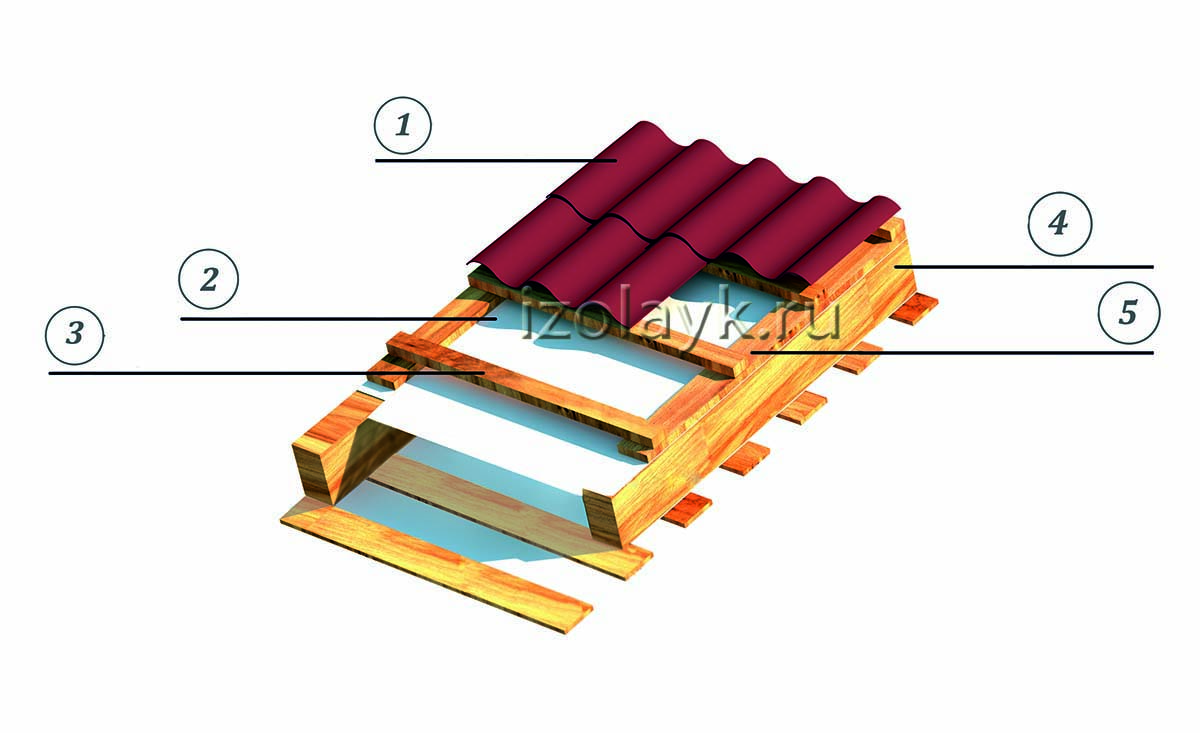

Неутепленная кровля

1. Кровельное покрытие.

2. Гидроизоляционный материал Изолайк D, Изолайк А2, Изолайк А3, Изолайк AQ.

3. Обрешетка.

4. Стропило.

5. Контррейка (поперечная обрешетка).

В случае монтажа неутепленной кровли, возникает пространство, называемое «холодным чердаком». Поэтому необходимо применить ряд технических решений, чтобы обеспечить циркуляцию воздуха в данном пространстве. Могут быть применены такие методы, как монтаж вентиляционных проемов (слуховые окна) по фронтонам, организация входа и выхода воздушных масс в нижней части (разрезы-трапеции) холодного чердака и в коньке, установка специальных разделительных решеток между полотнами гидроизоляции. Игнорирование данных рекомендаций может послужить причиной повышенной влажности и появления конденсата.

Несмотря на то, что все рекомендованные в данной статье гидроизоляционные полотна содержат УФ-стабилизаторы, не допускается их эксплуатация в качестве временной кровли. Использование добавок только замедляет процесс разрушения, не останавливая его полностью. В связи с этим необходимо монтировать основное кровельное покрытие сразу после монтажа гидроизоляции.
